語音識別技術作為人機交互的關鍵接口，正日益廣泛地應用于各類嵌入式設備與機電控制系統中。其核心在于將語音信號高效、準確地轉換為可被微處理器或微控制器理解和處理的數字指令。本文將集錦介紹幾類典型的語音識別電路設計，并闡述其在嵌入式機電控制系統中的集成與應用。
一、 核心語音識別電路模塊設計
- 前端音頻信號調理電路
- 麥克風拾音電路：通常采用駐極體電容麥克風（ECM），配合偏置電阻和耦合電容，將聲壓信號轉換為微弱的電信號。為確保信號質量，常加入RC濾波網絡以抑制部分環境噪聲。
- 前置放大與自動增益控制（AGC）：使用低噪聲運算放大器（如LMV358）構成同相或反相放大電路，對微弱麥克風信號進行初步放大。AGC電路可根據輸入信號強度動態調整增益，確保送入模數轉換器（ADC）的信號幅度穩定在最佳范圍內。
- 抗混疊濾波電路：在ADC之前，必須設置一個低通濾波器（通常為有源濾波器，如Sallen-Key結構），其截止頻率略高于目標語音頻帶（通常為4kHz），以濾除高頻噪聲并防止采樣時的頻譜混疊。
- 模數轉換（ADC）與主控接口電路
- ADC選型與電路：對于語音識別，通常需要至少8kHz、12位或16位精度的ADC。設計時需注意參考電壓的穩定（可通過TL431等基準源提供）以及數字地與模擬地的合理分割與單點連接，以減少數字噪聲對模擬信號的干擾。
- 與微控制器的連接：ADC可通過SPI或I2C等串行總線與主控MCU（如STM32系列、ESP32或專用的語音識別芯片如LD3320）連接。電路設計需注意上拉電阻的配置和信號線的走線長度，保證通信可靠性。
- 專用語音識別芯片/模塊應用電路

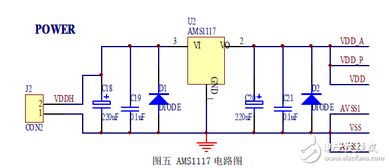

- 離線識別方案：例如采用CI1102、ASR-01等離線語音識別模塊。其典型應用電路包括模塊的電源穩壓電路（如AMS1117-3.3V）、麥克風輸入接口、以及UART或I2C與主控MCU的通信接口。外圍電路簡潔，適合快速集成。
- 在線識別方案：如通過ESP32-S3等集成Wi-Fi/藍牙的SoC，將音頻數據流上傳至云端服務器進行識別。電路設計重點在于射頻電路的阻抗匹配、天線設計及電源去耦，以確保無線通信質量。
二、 在嵌入式機電控制系統中的集成與驅動
語音識別電路作為系統的“感知”輸入單元，其輸出（識別出的命令詞或文本）需要通過嵌入式主控制器，轉化為對機電執行機構的精確控制。
- 系統架構：典型的系統架構為：語音拾取與調理電路 -> 語音識別處理核心（MCU或專用芯片） -> 主控MCU -> 驅動電路 -> 執行機構。主控MCU在接收到識別結果后，根據預設的邏輯，生成相應的控制信號。
- 驅動接口電路設計：
- 數字輸出控制：對于繼電器、電磁閥或指示燈，主控MCU的GPIO口可通過三極管（如S8050）或光耦（如PC817）驅動繼電器的線圈，實現強電電路的隔離與控制。
- 模擬/PWM控制：對于電機調速（如直流電機）、調光或比例閥控制，主控MCU的PWM信號經過RC濾波可生成模擬電壓，再通過電機驅動芯片（如L298N、DRV8833）或運放電路，驅動電機或調節閥開度。
- 總線通信控制：對于復雜的多軸運動控制系統，主控MCU可通過CAN、RS485或Modbus等工業總線，將控制指令發送至伺服驅動器、PLC等，實現精準的協同運動控制。
- 應用實例：
- 智能家居控制：用戶說出“打開客廳燈”，語音識別模塊解析出命令，主控MCU控制繼電器模塊接通燈具電源。
- 工業設備語音操控：在維修或調試場景，工程師說出“主軸正轉，轉速500”，系統識別后，主控MCU通過模擬輸出或總線命令，調整變頻器或伺服驅動器參數，控制電機運行。
- 服務機器人：機器人通過語音識別接收指令（如“去A點”），主控系統將指令分解為路徑規劃與運動控制序列，通過電機驅動電路驅動機器人底盤輪系執行移動。
三、 設計要點與注意事項
- 電源完整性：為模擬音頻電路提供干凈、穩定的電源，大量使用去耦電容（如100nF陶瓷電容并聯10μF電解電容），并與數字電源適當隔離。
- 噪聲抑制：合理布局PCB，將模擬部分與數字部分、大電流驅動部分分開；對敏感信號線采用包地處理；確保良好的接地系統。
- 麥克風選型與放置：根據應用環境（噪聲水平、拾音距離）選擇指向性合適的麥克風，并在結構設計上考慮其位置，避免風噪和機械振動干擾。
- 軟件算法協同：高效的端點檢測（VAD）、降噪算法和聲學模型能極大提升識別率，需與硬件設計同步考慮，進行軟硬件聯合調試。
###
語音識別電路與嵌入式機電控制系統的結合，極大地提升了設備的智能化與操作便捷性。從精密的信號調理前端，到可靠的驅動接口，再到軟硬件的協同優化，每一個環節的設計都至關重要。隨著邊緣AI算力的提升和低功耗芯片的發展，更復雜、更本地化、更實時的語音控制將成為嵌入式機電系統的重要發展趨勢。設計者需緊跟技術潮流，靈活運用各類電路方案，打造出體驗卓越的智能控制系統。
