高速彈力絲機是化纖紡織行業的核心設備，其生產工藝復雜，對控制系統的實時性、穩定性和精確度要求極高。隨著工業自動化技術的飛速發展，可編程邏輯控制器（PLC）已成為此類高端設備控制系統的中樞。永宏PLC憑借其卓越的性能和可靠性，在高速彈力絲機的機電控制系統中扮演著至關重要的角色，為實現高效、穩定、智能的生產提供了堅實的技術保障。
一、 高速彈力絲機的工藝與控制需求
高速彈力絲機的工藝流程主要包括放卷、加熱、假捻、定型、卷繞等多個精密環節。整個系統需要實現：
- 高精度同步控制：多個電機（如導絲輥、卷繞輥、橫動裝置等）必須嚴格同步運行，確保絲線張力恒定，避免斷絲或質量不均。
- 復雜邏輯與順序控制：協調各機械部件的啟停、聯動與工藝切換。
- 實時溫度與速度調節：對加熱箱溫度、各傳動點速度進行閉環PID控制，保證工藝參數的穩定性。
- 人機交互與數據管理：提供直觀的操作界面，實現參數設定、故障報警、生產數據記錄與追溯。
- 高可靠性與抗干擾能力：工業現場環境復雜，要求控制系統能夠長時間無故障穩定運行。
二、 永宏PLC的系統解決方案優勢
針對上述需求，以永宏PLC為核心構建的控制系統展現出顯著優勢：
- 強大的運動控制能力：永宏部分系列PLC集成高速脈沖輸出和專用運動控制指令，能夠輕松實現多軸之間的電子齒輪、電子凸輪等同步功能，精確控制各伺服或變頻驅動器，滿足彈力絲機對多電機同步的苛刻要求。
- 快速的運算與響應速度：采用高性能處理器，程序掃描周期短，能夠確保對溫度、張力等信號的快速采集與處理，實現實時、精準的控制響應。
- 豐富的通訊接口與網絡功能：支持以太網、RS-485等多種通訊方式，可便捷地與觸摸屏（HMI）、變頻器、伺服驅動器、溫控模塊以及上層MES系統進行數據交換，構建集散化、信息化的控制系統網絡。
- 卓越的穩定性和環境適應性：工業級設計，具備良好的抗振動、抗電磁干擾能力，能在紡織車間高溫、多塵的環境下可靠工作。
- 靈活的編程與維護：符合IEC 61131-3標準的編程軟件，支持梯形圖、結構化文本等多種語言，編程調試方便。模塊化設計也便于后期維護與功能擴展。
三、 系統架構與控制實現

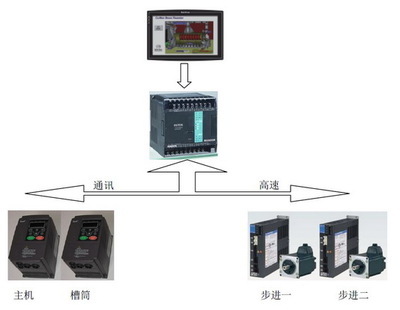

典型的應用系統架構如下：
- 控制核心：選用永宏高性能系列PLC（如FBs系列）作為主控制器，負責執行所有的邏輯運算、運動控制算法和PID調節。
- 驅動層：PLC通過高速脈沖或總線（如Modbus）控制伺服驅動器與變頻器，驅動導絲輥、卷繞頭等執行機構。
- 傳感與檢測：集成張力傳感器、溫度傳感器、編碼器等，將實時工藝參數反饋至PLC。
- 人機界面：通過以太網連接永宏或第三方觸摸屏，提供工藝參數設置、設備監控、故障診斷與報表生成功能。
- 外圍擴展：根據需要擴展I/O模塊或?qū)Ｓ脺囟瓤刂颇K。
在控制實現上，PLC程序主要完成：
- 開機自檢與安全聯鎖。
- 根據預設工藝曲線，生成各軸的速度與位置指令，實現全流程的同步運行。
- 對加熱箱進行PID溫度控制，保持工藝溫度恒定。
- 實時監測絲線張力，通過調節相關電機速度進行微調，保持張力穩定。
- 處理斷絲、超溫、過載等故障，并立即執行安全停機或報警。
四、 應用成效
采用永宏PLC控制系統后，高速彈力絲機取得了顯著的應用成效：
- 提升產品質量與一致性：精確的同步與溫度控制使得絲線的纖度、彈性和染色均勻性大幅提高。
- 提高生產效率：高速穩定的控制允許設備在更高機械速度下運行，減少了啟停和工藝切換時間。
- 降低能耗與維護成本：優化控制減少了機械磨損和能源浪費，系統的可靠性降低了故障停機時間。
- 實現智能化生產：便捷的數據上傳功能為生產管理和工藝優化提供了數據基礎。
###
永宏PLC以其強大的運動控制、快速響應、高可靠性和靈活的組網能力，完美契合了高速彈力絲機機電控制系統的復雜需求。它不僅保障了設備穩定高效運行，更推動了彈力絲生產向高精度、智能化方向邁進，是紡織機械設備升級換代中值得信賴的控制核心選擇。隨著工業4.0的深化，永宏PLC將繼續在紡織自動化領域發揮更大的價值。
